Полиэстер T80 На основе литья Полиуретановый преполимер

HJ-3875

HJ-3880

HJ-3885

HJ-3890

Содержание NCO%

2.6±0.2

3,0±0,2

3.5±0.2

4.3±0.2

Плотность25°C/(г/см³)

1.23

1.23

1.23

1.23

Вязкость80°C/МПа·с

1800-2200

1700-2100

1500-1800

1200-1600

Появление в 25°С

Белое твердое вещество

МиксТемпература°С

Преполимер/Мока

85°С/115°С

85°С/115°С

85°С/115°С

80°С/115°С

Время геля/мин

8-10

4-7

4-7

2-4

Время вулканизации (ч)

25-16

25-16

25-16

25-16

Физические свойства

Твердость (по Шору А)

75±2

80±2 чел.

85±2

90±2 чел.

Прочность на растяжение (МПа)

30-37

38-45

42-48

45-50

100% модуль упругости (МПа)

9-10

9-10

10-11

10-12

300% модуль упругости (МПа)

14-15

14-15

15-17

17-20

Относительное удлинение при разрыве (%)

650-720

630-700

610-680

600-660

Прочность на разрыв (кн/м)

60-70

75-82

82-95

100-115

Компрессионная постоянная деформация %

6-8

8-10

6-10

8-10

Потери на износ DIN（мм³）

≤55

≤50

≤48

≤45

Устойчивость %/25°С

24-26

23-25

20-23

18-22

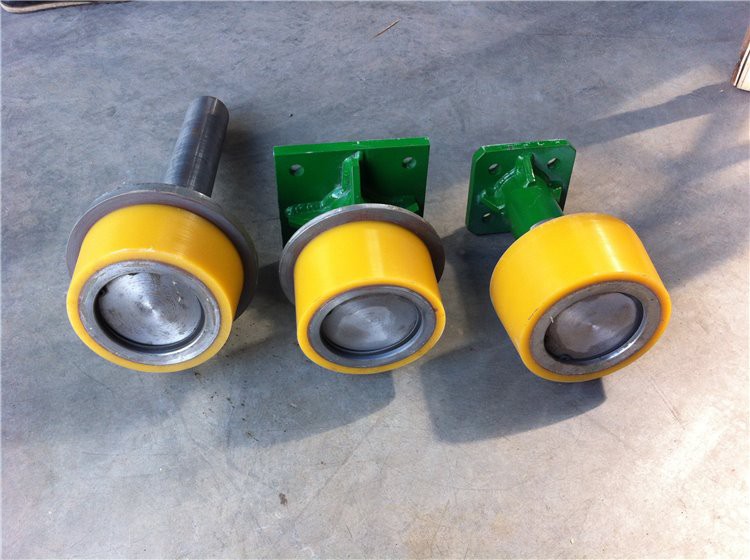

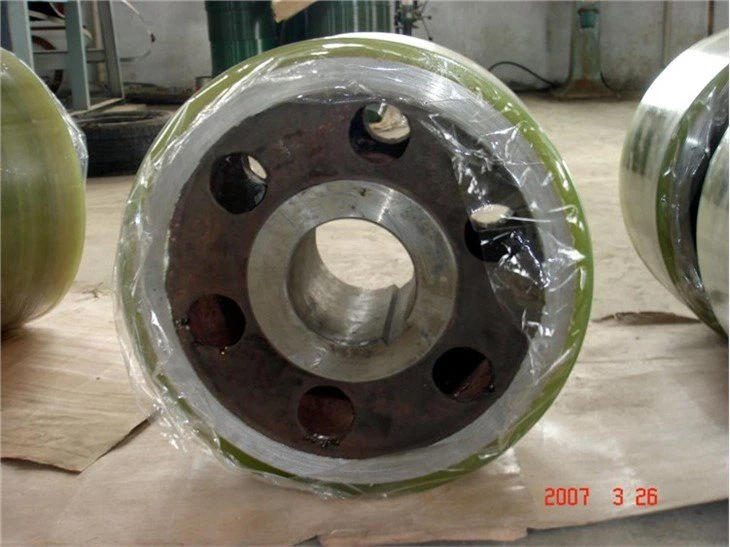

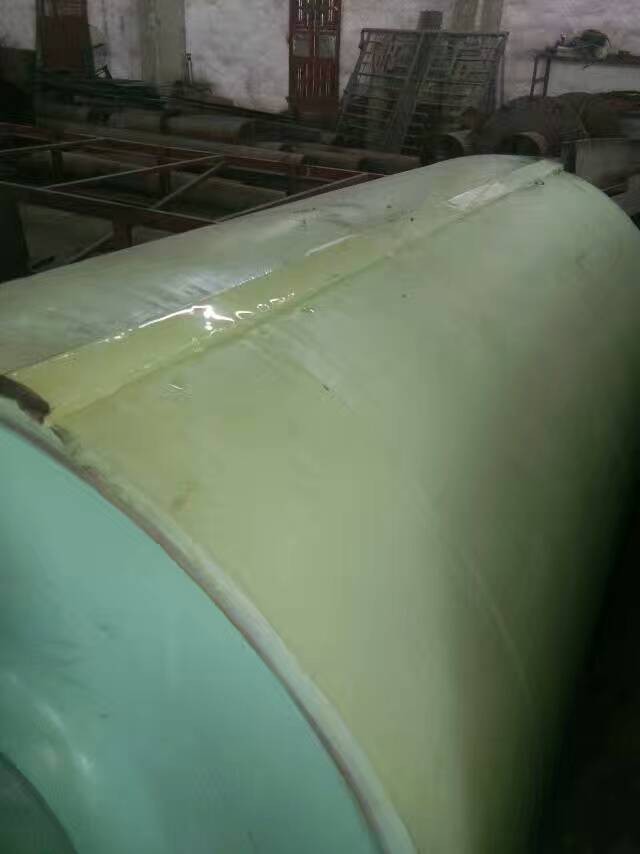

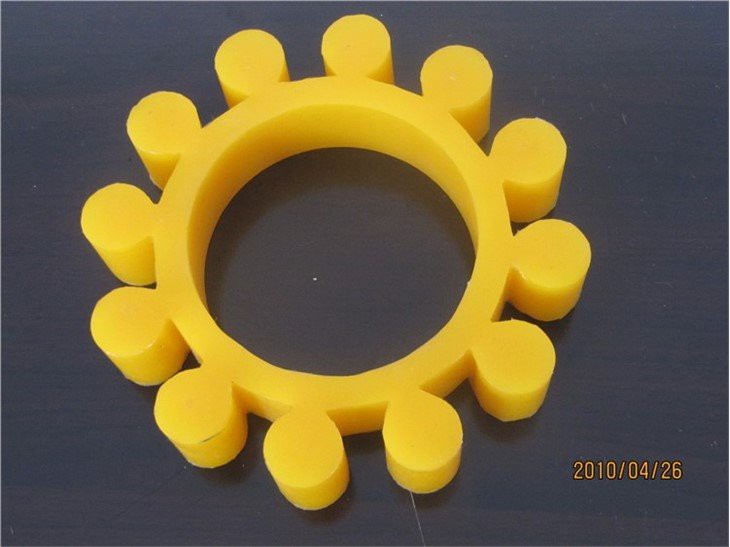

Применение продукта: стержень и прут, лист и пластина, ролик, драг-ролик, классификационный экран, муфта, очиститель масляных труб, уплотнительное кольцо, циклон, скребок и другие продукты.

Детали операции:

После вакуумной дегазации при 80-85 °C преполимер смешивают с расплавленным MOCA для литья и вулканизации. Подходит для ручного и механического управления.

Хранение:

Хранить в прохладном и сухом месте и использовать как можно скорее после вскрытия; Если он не может быть израсходован за один раз, он должен быть запечатан азотом; Второе отверстие нужно использовать для пенообразования, а первоначальный срок хранения составляет полгода.

упаковка:

Барабан 20 кг или 200 кг

HJ-3832

HJ-3842

HJ-3893

HJ-3895

Содержание NCO%

3.2±0.2

4.2±0.2

4.7±0.2

5.0±0.2

Плотность25°C/(г/см³)

1.23

1.23

1.23

1.23

Вязкость80°C/МПа·с

1600-1800

1500-1700

1000-1200

900-1100

Появление в 25°С

Белое твердое вещество

МиксТемпература°С

Преполимер/Мока

85°С/115°С

80°С/115°С

80°С/115°С

75°С/115°С

Время геля/мин

4-6

3-5

2-3

2-3

Время вулканизации (ч)

25-16

25-16

25-16

25-16

Физические свойства

Твердость (по Шору А)

82±2

90±2 чел.

93±2

95±2

Прочность на растяжение (МПа)

38-43

40-45

45-49

45-50

100% модуль упругости (МПа)

10-11

10-12

8-10

8-10

300% модуль упругости (МПа)

14-15

15-16

16-18

16-18

Относительное удлинение при разрыве (%)

650-750

580-700

570-680

550-680

Прочность на разрыв (кн/м)

80-90

85-95

110-130

115-135

Компрессионная постоянная деформация %

4-6

4-6

2-4

2-4

Потери на износ DIN（мм³）

≤55

≤50

≤45

≤45

Устойчивость %/25°С

22-25

20-23

18-22

16-18

Область применения продукта: стержень и прут, лист и пластина, ролик, драг-ролик, классификационный экран, муфта, очиститель масляных труб, уплотнительное кольцо, циклон, скребок и другие продукты.

Детали операции:

После вакуумной дегазации при 80-85 °C преполимер смешивают с расплавленным MOCA для литья и вулканизации. Подходит для ручного и механического управления.

Хранение:

Хранить в прохладном и сухом месте и использовать как можно скорее после вскрытия; Если он не может быть израсходован за один раз, он должен быть запечатан азотом; Второе отверстие нужно использовать для пенообразования, а первоначальный срок хранения составляет полгода.

упаковка:

Барабан 20 кг или 200 кг
